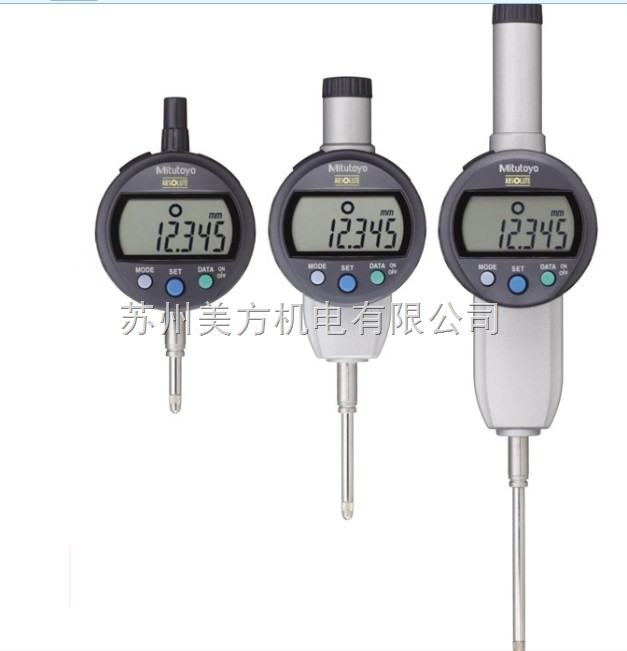

三丰千分表543-474B_0-25.4*0.001mm千分表
IDC系列Digimatic千分表三丰543系列-多功能标准型
特点:
1.小型标准2系列千分表
2.大型、易读的液晶显示屏
3.可通过调零/绝对原点按扭在任意心轴位置显示调零设置,还可返回到绝对4.原点位置并显示距离原点的真实位置
5.可通过调节心轴上/下移动进行正/负计数
6.无极限响应速度有效避免了超速错误
7.IDC千分表盘可旋转330°,易于从所需角度进行读数
8.测量数据可通过SPC电缆选件输出到外部数据处理器
三丰千分表543-474B_0-25.4*0.001mm千分表
性能参数
显示:电子液晶
功能:原点设置、调零、电源开/关、英制/公制转换、SPC数据输出、计数方向转换、GO/±NG判断
电池:SR44(1个)约连续使用5000小时
轴套外径:8mm(ISO/JIS型)或3/8″(ANSI/AGD型
测针:带有M2.5×0.45螺纹的硬质合金球(ISO/JIS)或带有#4-48UNF螺纹的(英制/公制型)钢球
警告:低电压、尺身污染、溢出错误、公差极限设置错误
防尘/水等级:达到IP42防护标准
工作温度: 0℃至40℃
543-474B标准型三丰数三丰千分表543-474B_0-25.4*0.001
性能参数
公制型
产品编号(带耳后盖)产品编号(平型后盖)产品型号测量范围mm 分辨率mm 精度mm
543-390 543-390B ID-C112 0-12 0.001 0.003
543-470 543-470B ID-C125B 0-25 0.001 0.003
-------- 543-474B 25.4 0.01 ±0.02 1.8N以下
-------- 543-494B 50.8 0.01 ±0.04 2.3N以下
543-490 543-490B ID-C150B 0-50 0.001 0.006
543-290 543-290B ID-C1012H 0-12 0.01 0.005
543-400 543-400B ID-C1012 0-12 0.01 0.02
543-454 543-454B ID-C1025B 0-25 0.01 0.03
英制/公制型
产品编号(带耳后盖)产品编号(平型后盖)产品型号测量范围mm 分辨率mm 精度mm
543-391 543-391B ID-C112 0-12.7 0.001 .00012
543-392 543-392B ID-C112E 0-12.7 0.001 .00012
543-471543-471BID-C125MB 0-25.4 0.001 .00012
543-472 543-472B ID-C125EB 0-25.4 0.001 .00012
543-491 543-491B ID-C150MB 0-50.8 0.001 .00025
543-492 543-492B ID-C150EB 0-50.8 0.001 .00025
543-253 543-253B ID-C112TB 0-12.7 0.001 .00012
543-453 543-453B ID-C125TB 0-25.4 0.001 .00012
543-463 543-463B ID-C150TB 0-50.8 0.001 0.00025
543-291 543-291B ID-C1012HMB 0-12.7 0.01 .0002
543-292 543-292B ID-C1012HEB 0-12.7 0.01 .0002
543-401 543-401B ID-C1012MB 0-12.7 0.01 .0008
543-402 543-402B ID-C1012EB 0-12.7 0.01 .0008
543-458 543-458B ID-C1025HMB 0-25.4 0.01 .0002
543-459 543-459B ID-C1025HEB 0-25.4 0.01 .0002
543-475 543-475B ID-C1025MB 0-25.4 0.01 .0012
543-476 543-476B ID-C1025EB 0-25.4 0.01 .0012
543-495 543-495B ID-C1050MB 0-50.8 0.01 .0016
543-496 543-496B ID-C1050EB 0-50.8 0.01 .0016
性能参数:
公制型(数显型)
分辨率 |
货号 |
测量范围 |
精度 |
测力 |
备注 |
|
带耳后盖 |
平型后盖 |
|||||
0.001mm |
543-390 |
543-390B |
12.7mm |
0.003mm |
1.5N 以下 |
ISO/JIS 型 |
0.001mm |
543-394 |
543-394B |
12.7mm |
0.003mm |
0.4N-0.7N |
ISO/JIS 型 (低测力) |
0.001mm |
— |
543-470B |
25.4mm |
0.003mm |
1.8N 以下 |
ISO/JIS 型 |
0.001mm |
— |
543-490B |
50.8mm |
0.005mm |
2.3N 以下 |
ISO/JIS 型 |
0.01mm |
543-400 |
543-400B |
12.7mm |
0.02mm |
0.9N 以下 |
ISO/JIS 型 |
0.01mm |
543-404 |
543-404B |
12.7mm |
0.02mm |
0.2N-0.5N |
ISO/JIS 型 (低测力) |
0.01mm |
— |
543-474B |
25.4mm |
0.02mm |
1.8N 以下 |
ISO/JIS 型 |
0.01mm |
— |
543-494B |
50.8mm |
0.04mm |
2.3N 以下 |
ISO/JIS 型 |
