三丰数显千分表543-494B
三丰标准型数显千分表543-494B
543-494B,543-495B,三丰数显千分表
ID-C ABSOLUTE Digimatic 千分表
543系列 —— 标准型
三丰品牌 MITUTOYO 543-494B 千分表
特点:
1、小型标准2系列千分表
2、大型、易读的液晶显示屏
3、可通过调零/绝对原点设置按钮在任意心轴位置显示调零设置,还可返回到绝对原点位置并显示距离原点的真实位置
4、可通过设置上、下限公差进行 GO/±NG 判断,判断结果可按原尺寸显示。
5、通过用户自定义因素,使用公式Ax(x是心轴位移)可以进行简单计算。
6、测量方向可以旋转。
7、无极限响应速度有效避免了超速错误。
8、千分表盘可旋转330°,易于从所需角度进行读数。
9、带有SPC 数据输出。
技术参数:
显示: 液晶显示
长度基准:ABSOLUTE 静电电容型线性编码器
最大反应速度:无限制
测力:参见性能参数
轴套直径: 8mm (ISO/JIS 型) 或3/8""(ANSI/AGD 型)
测针:带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS 型)或带有#4-48UNF 螺纹的硬质合金球(ANSI/AGD 型)
电池: SR44 (一个), 938882
电池寿命: 正常使用情况下约为7,000 小时
尘/水防护等级: 达到 IP42防护标准
功能:
原点设置、调零、计数方向转换、GO/±NG 判断、自动电源开/关、内置计算、函数锁定、数据保持、SPC数据输出、英制/公制转换(仅限英制/公制型)
警告:低电压、计算错误、溢出错误、公差极限设置错误
选件:
905338: SPC 电缆 (1m)
905409: SPC 电缆 (2m)
21EZA198:心轴提升杆(12.7mm/.5〞ISO/JIS 型)
21EZA199:心轴提升杆(12.7mm/.5〞ANSI/AGD 型)
21EZA105:心轴提升钮(12.7mm/.5〞ISO/JIS型) *
21EZA150:心轴提升钮(12.7mm/.5〞ANSI/AGD 型) *
21EZA197:心轴提升钮(25.4mm/1〞)
21EZA200:心轴提升钮(50.8mm/2〞)
540774:心轴提升电缆
02ACA571:附加心轴弹簧(用于25.4mm/1〞型号)**
02ACA571:附加心轴弹簧(用于50.8mm/2〞型号)**
101039:带中心耳后盖(12mm/.5"" 和50.8mm/2〞,ISO/JIS 型)
101306:带中心耳后盖(12mm/.5"" 和50.8mm/2〞,ANSI/AGD 型)
* 不低于测力型
**千分表反向定位时使用
三大按钮
流行的三大按钮设计,用在像ABS ID-N/ID-B抗冷冻Digimatic千分表,使按按钮和操作变得更容易
330°旋转显示
显示表盘可以旋转330°,可以从所需角度轻松读取测量结果
计算:f(x)=Ax
在测量夹具上放置ID-C,设置乘数系数‘A’(任意值),可以不使用换算表直接得到测量结果,使测量效率得到提高
函数锁定
设置函数锁定可以防止由于疏忽改变预置函数的设置,保证测量结果的可靠性
性能参数:
公制型:

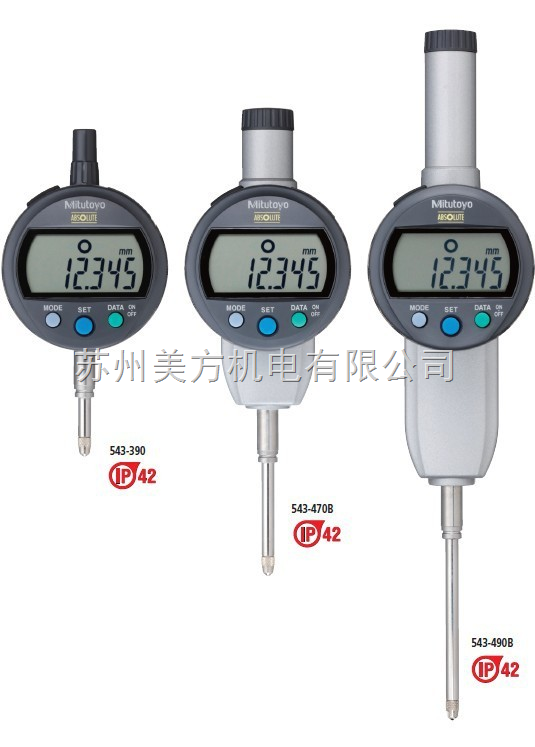

0-50.8*0.01mm日本Mitutoyo三丰标准型数显百分表543-494B
特点:
0-50.8*0.01mm日本Mitutoyo三丰标准型数显百分表543-494B
ID-CX ABSOLUTE 数显指示表
543 系列 — 标准型
特点
1.指示表打开后,ABS (absolute) 传感器可恢复最后的原点位置。
2.大型、易读的液晶显示屏。
3.可通过调零/绝对原点设置按钮在任意心轴位置显示调零设置,还可返回到绝对原点位置并显示距离原点的真实位置。
4.可通过设置上、下限公差进行 GO/±NG 判断,判断结果可按原尺寸显示。
5.通过用户自定义因素,使用公式Ax('x'是心轴位移) 可以进行简单计算。
6.测量方向可以旋转。
7.无极限响应速度有效避免了超速错误。
8.千分表盘可旋转330度,易于从所需角度进行读数。
9.带有SPC数据输出。
10.仅一块电池就能实现连续使用约 7,000 小时的使用寿命。
11.配有数据输出端口,使其能连入测量网络系统和统计过程控制系统。
规格:
0-50.8*0.01mm日本Mitutoyo三丰标准型数显百分表543-494B
规格:
精度:参见性能参数 (不包括量化偏差)
分辨率:0.01mm型 0.01mm
0.001mm 型 0.01mm/0.001mm
.0005""/0.01mm 型 .0005""/0.01mm
.00005""/0.001mm 型 .0005""/.0001""/.00005""/0.01mm/0.001mm
显示:液晶显示
长度基准: ABSOLUTE静电线性编码器
最大反应速度:无限制
测力:参见性能参数
轴套直径: 8mm (ISO/JIS型) 或3/8""(ANSI/AGD型)
测针:901312带有M2.5x0.45螺纹的硬质合金球 (ISO/JIS型)或带有#4-48UNF螺纹的硬质合金球(ANSI/AGD型)
电池:SR44 (一个), 938882 用于初始操作检查(标准附件)
电池寿命: 正常使用情况下约为7,000小时
尘/水防护等级:达到 IP42防护标准
功能:
0-50.8*0.01mm日本Mitutoyo三丰标准型数显百分表543-494B
功能
原点设置、调零、GO/±NG判断、计数方向转换、自动电源开/关、内置计算、函数锁定、数据保持、数据输出、英制/公制转换 (英制/公制型)
警告:低电压、计算错误、溢出错误、公差极限设置错误
选件:
0-50.8*0.01mm日本Mitutoyo三丰标准型数显百分表543-494B
选件
21EZA198: 测杆提升杆 ( 12.7mm ISO/JIS型 )
21EZA105: 测杆提升旋钮 ( 12.7mm ISO/JIS型 ) *
21EZA197: 测杆提升旋钮 ( 25.4mm 型 )
21EZA200: 测杆提升旋钮 ( 50.8mm 型 )
540774:测杆提升线缆 12.7mm 和 25.4mm
02ACA571: 附加测杆弹簧 ( 25.4mm 型 ) **
02ACA773: 附加测杆弹簧 ( 50.8mm 型 ) **
101040:带中心耳后盖 ( 25.4mm 和50.8mm, ISO/JIS 型 )
137693:测杆提升杆( 测量范围 : 25.4 和 50.8mm )
( 25.4mm 和 50.8mm 型号作为标准配置 )
* 不适于低测力型** 指示表反向定位时使用
• SPC 电缆 :
1m ( 905338 )
2m ( 905409 )
• USB Input Tool (2m) : 06ADV380F
• 三丰数显微型处理器 DP-1VR: 264-504
产品说明:
大型号液晶显示屏
大型号液晶显示屏可显示11mm字符,该字符的面积是现有产品 (显示8.5mm字符)字符面积的1.5倍,从而测量值极易读取。
三大按钮
流行的三大按钮设计,用在像ABS ID-N/ID-B 抗冷冻Digimatic 千分表,使按按钮和操作变得更容易。
330°旋转显示
显示表盘可以旋转330°,可以从所需角度轻松读取测量结果。
计算: f (x) = Ax
在测量夹具上放置ID-C,设置乘数系数 'A’ ( 任意值 ), 可以不使用换算表直接得到测量结果,使测量效率得到提高。
函数锁定
设置函数锁定可以防止由于疏忽改变预置函数的设置,保证测量结果的可靠性。
性能参数:
分辨率* |
货号(带耳后盖,平型后盖) |
测量范围 |
精度 |
测力 |
备注 |
|
0.001mm |
543-390 |
543-390B |
12.7mm |
0.003mm |
1.5N以下 |
ISO/JIS型 |
0.001mm |
543-394 |
543-394B |
12.7mm |
0.003mm |
0.4N-0.7N |
低测力, ISO/JIS型 |
0.001mm |
—— |
543-470B |
25.4mm |
0.003mm |
1.8N以下 |
ISO/JIS型 |
0.001mm |
—— |
543-490B |
50.8mm |
0.005mm |
2.3N以下 |
ISO/JIS型 |
0.01mm |
543-400 |
543-400B |
12.7mm |
0.02mm |
0.9N以下 |
ISO/JIS型 |
0.01mm |
543-404 |
543-404B |
12.7mm |
0.02mm |
0.2N-0.5N |
低测力, ISO/JIS型 |
0.01mm |
—— |
543-474B |
25.4mm |
0.02mm |
1.8N以下 |
ISO/JIS型 |
0.01mm |
—— |
543-494B |
50.8mm |
0.04mm |
2.3N以下 |
ISO/JIS型 |
英制/公制型:
分辨率* |
货号(带耳后盖,平型后盖) |
量程 |
精度 |
测力 |
备注 |
|
.00005〞/0.001mm |
543-391 |
543-391B |
.5〞 |
.0001〞 |
1.5N以下 |
ISO/JIS型 |
.00005〞/0.001mm |
543-392 |
543-392B |
.5〞 |
.0001〞 |
1.5N以下 |
ANSI/AGO型 |
.00005〞/0.001mm |
543-395 |
543-395B |
.5〞 |
.0001〞 |
04N-0.7N |
低测力, ISO/JIS型 |
.00005〞/0.001mm |
543-396 |
543-396B |
.5〞 |
.0001〞 |
04N-0.7N |
低测力, ANSI/AGO型 |
.00005〞/0.001mm |
—— |
543-471B |
1〞 |
.0001〞 |
1.8以下 |
ISO/JIS型 |
.00005〞/0.001mm |
—— |
543-472B |
1〞 |
.0001〞 |
1.8以下 |
ANSI/AGO型 |
.00005〞/0.001mm |
—— |
543-491B |
2〞 |
.0002〞 |
2.3N以下 |
ISO/JIS型 |
.00005〞/0.001mm |
—— |
543-492B |
2〞 |
.0002〞 |
2.3N以下 |
ANSI/AGO型 |
.0005〞/0.01mm |
543-401 |
543-401B |
.5〞 |
.001〞 |
0.9N以下 |
ISO/JIS型 |
.0005〞/0.01mm |
543-402 |
543-402B |
.5〞 |
.001〞 |
0.9N以下 |
ANSI/AGO型 |
.0005〞/0.01mm |
543-405 |
543-405B |
.5〞 |
.001〞 |
0.2-0.5N |
低测力ISO/JIS型 , |
.0005〞/0.01mm |
543-406 |
543-406B |
.5〞 |
.001〞 |
0.2-0.5N |
低测力, ANSI/AGO型 |
.0005〞/0.01mm |
—— |
543-475B |
1〞 |
.001〞 |
1.8N以下 |
ISO/JIS型 |
.0005〞/0.01mm |
—— |
543-476B |
1〞 |
.001〞 |
1.8N以下 |
ANSI/AGO型 |
.0005〞/0.01mm |
—— |
543-495B |
2〞 |
.0015〞 |
2.3N以下 |
ISO/JIS型 |
.0005〞/0.01mm |
—— |
543-496B |
2〞 |
.0015〞 |
2.3N以下 |
ANSI/AGO型 |
