瑞士TESA一维测高仪00730044|带气浮测高仪- 详细介绍:
瑞士TESA一维测高仪00730044|带气浮测高仪
TESA MICRO-HITE100测高仪 00730044
规 格: 0-400/700/0.001mm
TESA-HITE400和700测高仪采用增量式光栅尺,具有TESA专利技术在测量直径时自动寻找顶点。简洁坚固的结构设计,是车间尺寸检测的理想测量设备电池供电。对于高度及阶梯尺寸、直径、中心距、槽宽等能够实现精密测量,具有杰出的性价比。
1. 更大的测量范围,两种量程尺寸,分别是415mm/16in或715mm/28in。
2. 内置空气轴承,可在平台上随意移动。
3. 电子装置具有防护油、水以及杂尘的功能(IP65)。
4. 控制面板数字分辨率达到0.0001/0.001/0.01mm或0.00001/0.0001/0.001in。
5. 动态测头提供了恒定的测量力。
6. 采用TESA的专利技术自动寻找顶点简单高效的测量孔和突轴。
7. 声音提示获得测量值,更方便的编程。
8. 具有测量平行度误差的功能。
9. 通过线性直线的特定角度,利用电子传感器确定垂直度误差。
10. TESA专利技术在测量直径时自动寻找顶点。
11. 持续稳定的光栅尺保证高测量精度。
12. 大LCD液晶显示,以及测量功能标识显示。
13. 在测量范围内任意设定零点。
14. 预设功能可以输入给定的值。
15. 公英制转换
16. RS232数据输出
17. SCS校验证书
00730043
|
TESA HITE 400测高仪
TESA Hite 400
|
400
|
00730044
|

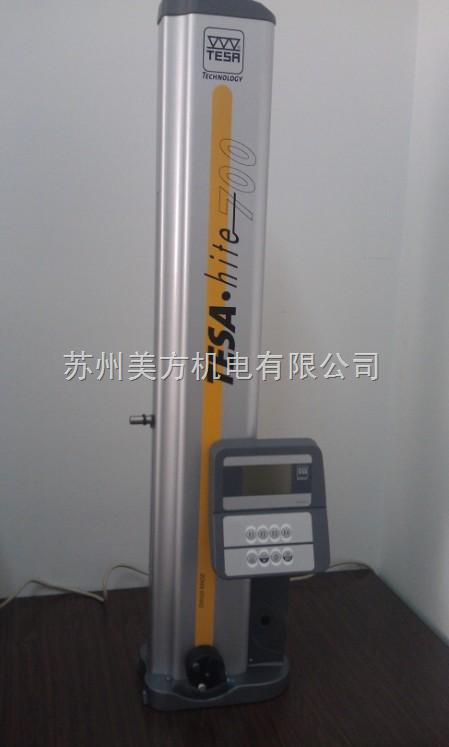

TESA HITE 700测高仪
TESA Hite 700
|
700
|
产品详细介绍
|
车间的首选配置
集TESA 25年的研发经验,融入最新的精密机械结构,极高的性价比
● 更大的测量范围
● 电子装置具有IP65的防护等级以防止液体和灰尘的侵入
● 内置气浮,已固定的面板
● 采用TESA的专利技术在测量直径时自动寻找顶点
● 可进行平行度和垂直度的测量
● TESA专利的光电测量系统
● 与MIRCO-HITE兼容的附件包括测杆及夹持块
● 每台测高仪带有SCS校准证书
技术规格
|
TESA-HITE 400
|
TESA HITE 700
|
订货号
|
00730043
|
00730044
|
量程
|
415mm/16in
|
715mm/28in
|
应用范围使用测头座00760143
|
570mm/22in
|
870mm/34in
|
应用范围使用测头座00760057
|
625mm/24in
|
925mm/36in
|
应用范围使用测头座S07001622
|
795mm/31in
|
1095mm/43in
|
最大允许误差:
|
(2.5+4L) μm(Lin m)/(0.0001+0.000004L)(Lin in)
|
重复性:平面内(2S)
|
<2μm/<0.0001 in
|
<2μm/<0.0001in
|
孔内(2S)
|
<3μm<0.00015in
|
<3μm<0/00015in
|
最大垂直度误差(正面)
|
10μm/<0.0004in
|
15μm<0.0006in
|
分辨率:
|
0.0001/0.001/0.01mm
0.00001/0.0001/0.001 in
|
0.0001/0.001/0.01mm
0.00001/0.0001/0.001 in
|
最大移动速度
|
0.5m/s
|
测量力(声音信号)
|
1.5N±0.5N
|
1.5N±0.5N
|
一次充电工作时间
|
60h
|
60h
|
重量
|
27kg
|
32kg
|
气浮
|
√
|
√
|
电源
|
6v可充电电池
|
6v可充电电池
|
数据输出
|
RS-232
|
RS-232
|
防护等级
|
IP40,电子电板IP65
|
IP40,电子电板IP65
|
测头锁定
|
√
|
√
|
微调装置
|
√
|
√
|
储存温度范围内
|
-10C°到60 C°
|
-10C°到60 C°
|
操作温度范围
|
10 C°到40 C°
|
10 C°到40 C°
|
|
