三丰数显千分表图543-470B- 详细介绍：

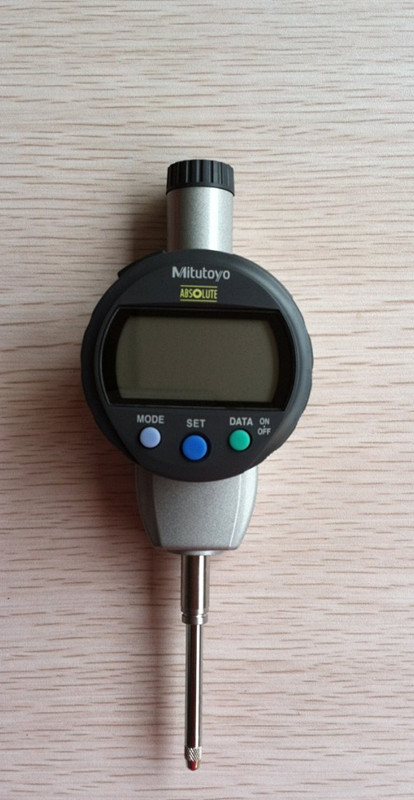

三丰数显千分表图543-470B
Mitutoyo 543-470B|ID-C125XB千分
ABSOLUTE 数显指示表
543 系列 — 标准型
三丰数显千分表图543-470B特点
• 小型标准 2 系列指示表。
• 大型、易读的液晶显示屏。
• 可通过调零／绝对原点设置按钮在任意心轴位置显示调零设置，还可返回到绝对原点位置并显示距离原点的真实位置。
• 可通过设置上、下限公差进行 GO/±NG 判断，判断结果可按原尺寸显示。
• 通过用户自定义因素，使用公式Ax(＇x＇ 是心轴位移) 可以进行简单计算。
• 测量方向可以旋转。
• 无极限响应速度有效避免了超速错误。
• 指示表盘可旋转330?，易于从所需角度进行读数。
• 带有SPC 数据输出。
三丰数显千分表图543-470B
性能参数
公制型
|
货号(带耳后盖) |
货号(平型后盖) |
测量范围mm |
分辨率mm |
精度mm |
测力 |
备注 |
|
543-390 |
543-390B |
0-12.7 |
0.001 |
±0.003 |
1.5N以下 |
|
|
543-394 |
543-394B |
0-12.7 |
0.001 |
±0.003 |
0.4N-0.7N |
低测力 |
|
－－－－－－－－ |
543-470B |
25.4 |
0.001 |
±0.003 |
1.8N以下 |
|
|
－－－－－－－－ |
543-490B |
50.8 |
0.001 |
±0.005 |
2.3N以下 |
|
|
543-400 |
543-400B |
12.7 |
0.01 |
±0.02 |
0.9N以下 |
|
|
543-404 |
543-404B |
12.7 |
0.01 |
±0.02 |
0.2N-0.5N |
低测力 |
|
－－－－－－－－ |
543-474B |
25.4 |
0.01 |
±0.02 |
1.8N以下 |
|
|
－－－－－－－－ |
543-494B |
50.8 |
0.01 |
±0.04 |
2.3N以下 |
|
三丰数显千分表图543-470B英制/公制型
|
货号(带耳后盖) |
货号(平型后盖) |
测量范围mm |
分辨率mm |
精度in |
测力 |
备注 |
|
543-391 |
543-391B |
0-12.7 |
0.001 |
±.0001"" |
1.5N以下 |
|
|
543-392 |
543-392B |
0-12.7 |
0.001 |
±.0001"" |
1.5N以下 |
|
|
543-395 |
543-395B |
0-12.7 |
0.001 |
±.0001"" |
0.4N-0.7N |
低测力 |
|
543-396 |
543-396B |
0-12.7 |
0.001 |
±.0001"" |
0.4N-0.7N |
低测力 |
|
－－－－－－－－ |
543-471B |
0-25.4 |
0.001 |
±.0001"" |
1.8N以下 |
|
|
－－－－－－－－ |
543-472B |
0-25.4 |
0.001 |
±.0001"" |
1.8N以下 |
|
|
－－－－－－－－ |
543-491B |
0-50.8 |
0.001 |
±.0002"" |
2.3N以下 |
|
|
－－－－－－－－ |
543-492B |
0-50.8 |
0.001 |
±.0002"" |
2.3N以下 |
|
|
543-401 |
543-401B |
0-12.7 |
0.01 |
±.001"" |
0.9N以下 |
|
|
543-402 |
543-402B |
0-12.7 |
0.01 |
±.001"" |
0.9N以下 |
|
|
543-405 |
543-405B |
0-12.7 |
0.01 |
±.001"" |
0.2N-0.5N |
低测力 |
|
543-406 |
543-406B |
0-12.7 |
0.01 |
±.001"" |
0.2N-0.5N |
低测力 |
|
－－－－－－－－ |
543-475B |
0-25.4 |
0.01 |
±.001"" |
1.8N以下 |
|
|
－－－－－－－－ |
543-476B |
0-25.4 |
0.01 |
±.001"" |
1.8N以下 |
|
|
－－－－－－－－ |
543-495B |
0-50.8 |
0.01 |
±.0015"" |
2.3N以下 |
|
|
－－－－－－－－ |
543-496B |
0-50.8 |
0.01 |
±.0015"" |
2.3N以下 |
|
三丰数显千分表图543-470B
技术参数
精度: 参见性能参数(不包括量化偏差)
分辨率: 0.01mm
0.01mm / 0.001mm
显示: 液晶显示
长度基准: ABSOLUTE 静电线性编码器
最大反应速度: 无限制
测力: 参见性能参数
轴套直径: 8mm (ISO/JIS 型)
测针: 带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS型)
电池: SR44 (一个), 938882
电池寿命: 正常使用情况下约为7,000 小时
尘／水防护等级: 达到 IP42 防护标准
三丰数显千分表图543-470B功能
原点设置、调零、GO/±NG 判断、计数方向转换、自动
电源开／关、内置计算、函数锁定、数据保持、数据
输出
警告: 低电压、计算错误、溢出错误、
公差极限设置错误
三丰数显千分表图543-470B选件
905338: SPC 电缆 (1m)
905409: SPC 电缆 (2m)
21EZA198: 心轴提升杆 (12.7mm ISO/JIS 型)
21EZA105: 心轴提升钮 (12.7mm ISO/JIS 型)*
21EZA197: 心轴提升钮 (25.4mm)
21EZA200: 心轴提升钮 (50.8mm 型号)
540774: 心轴提升电缆12.7mm 和 25.4mm
02ACA571: 附加心轴弹簧 (用于25.4mm 型号)**
02ACA773: 附加心轴弹簧 (用于50.8mm 型号)**
101039: 带中心耳后盖
(25.4mm 和 50.8mm ISO/JIS型)
101306: 带中心耳后盖
(25.4mm 和 50.8mm ANSI/AGD型)
* 不适于低测力型
** 指示表反向定位时使用
